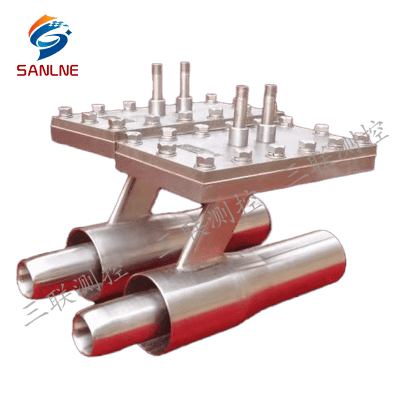

一、产品概述

智能多喉径流量测量装置，是一种基于伯努利方程、运用现代航空技术----空气动力学理论和流体力学理论，实现单点、多点高精度测量的差压式智能流量计。它广泛适用于火电厂、钢铁厂、化工厂的大、中、小型管道常温或高温气体（空气、蒸汽、天然气、煤气、烟气）流量测量，特别适用于火电厂一次风、二次风流量测量。

二、工作原理

  根据流体力学原理，当流体经过喉径管时，通过收缩段喉部流向扩散角。经过两侧扩散角的扩散抽吸作用，喉部的流体被整流和放大，极大的提高了喉部流速，使喉部的静压明显下降。从而使全压孔与喉部测得的静压差放大。流量越大产生的差压越大，通过测量差压的方法，就可以测的管道流量。

三、特点

1、智能多喉径流量测量装置根据现场工艺条件的不同分为单喉径、双喉径和多喉径等多种。

2、压损小，管径大于φ400mm的管径其压力损失可以忽略不计，节能效果显著。

3、直管段要求低。一般情况下，前直管段长度为0.7—1.5D。

4、差压值大。小流速情况下，仍然得到一个较大的差压值。

5、信号稳定可靠，无脉动差压信号。由于采用了“多喉径”结构，使得被测介质在各节流段有一个被“整流”的过程，最大限度的消除了涡流的影响。

6、特殊的布点结构，可以得到整个管道截面的测量数据，从而保证测量的真实性和精确性。

7、产品寿命长。产品采用316或1Crl8Ni9Ti材料，并在流体测量面均进行了耐磨处理，使用经久耐磨。

8、采用特殊取压结构，从根本上避免堵塞。可通过防堵吹扫装置，进行在线吹扫维护。

9、体积小，安装方便。只需在管道上开孔安装即可，安装法兰随机配给。

四、主要技术参数
