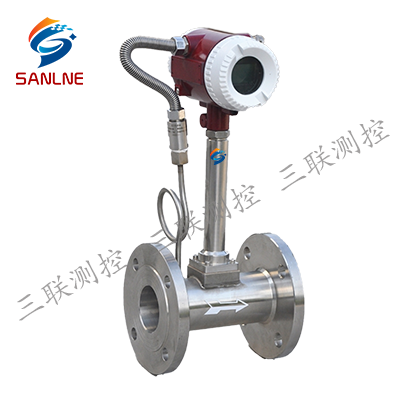

一、产品概述

应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、动力供热等行业。

二、工作原理

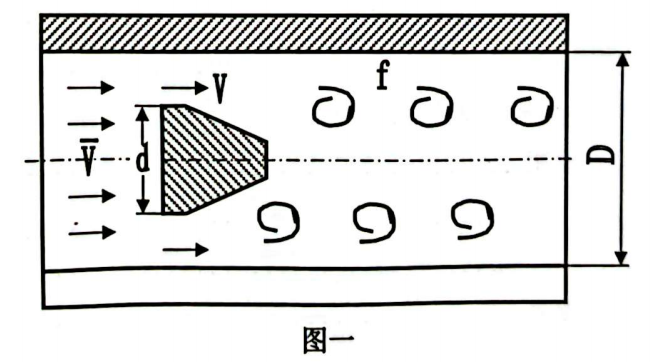

   当管道中流体介质通过旋涡发生体（三角柱）时，由于局部加速而产生旋涡现象（如图一），此旋涡分成两列交替出现，这种旋涡列被称为卡门涡街。旋涡交错分离，在柱体后面的尾流中产生脉动的压力，充在柱体后面（或内部）的检测探头受到这种微小的脉动压力的作用，使埋在探头内的压电晶体元件受到交变应力作用而产生交电荷信号。检测放大器将这种信号进行交换、放大、滤波和信号整形处理后，输出频率与旋涡分离频率相同的电压（或电流）脉冲信号，或经变换处理输出与旋涡分离频率成比例的模拟电流信号。这样便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。

卡门涡街的释放频率与三角柱宽度尺寸和流体速度有关，而介质的温度，压力等特性参数无关。可用下式表示：

式中：f——卡门涡街的释放频率

V——介质流速

D——三角柱的宽度

S₁——斯特罗哈尔数

三、特点

1.测量精度高，量程宽。

2.测量介质广泛，可测量液体、气体和蒸汽。

3.工作温度高，介质温度可达350度。

4.无运动部件，无磨损，可靠性高。

5.表体采用不锈钢材质，耐腐蚀。

四、主要技术参数
