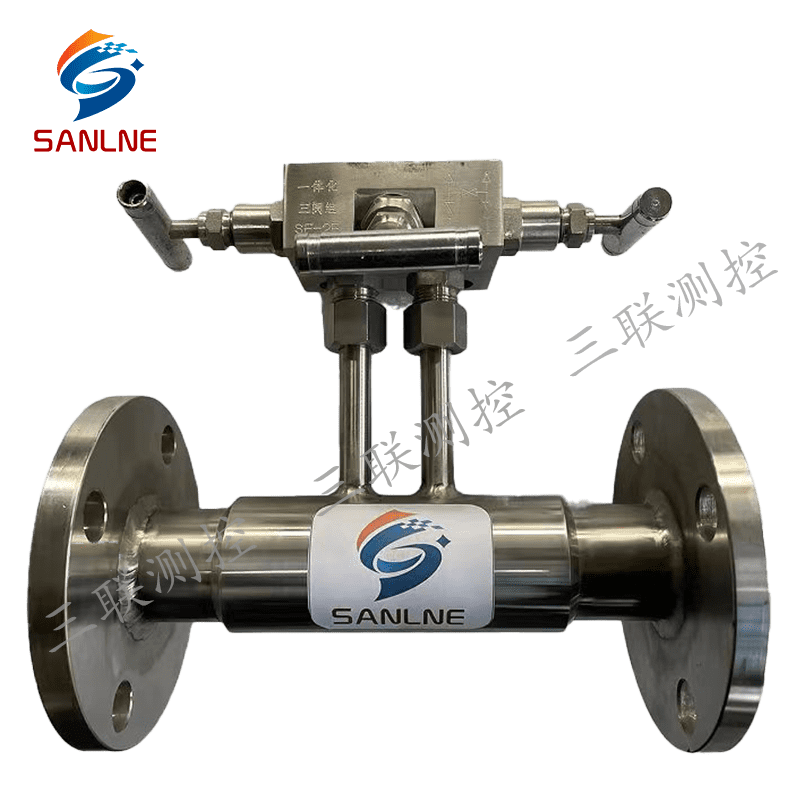

一、产品概述

内藏式孔板流量计是标准孔板流量计往微小流量方向的延伸。具有结构简单、维护方便、可靠性高、使用寿命长、性能稳定、抗干扰能力强，耐振性好，耐腐蚀问题易解决，压力损失小，变更量程方便等特点。在制药等精细化工行业、化工小试装置以及轻工行业的添加剂量中得到广泛应用。

二、工作原理

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

三、特点

1.试验研究以及资料积累丰富，有国家标准支持。

2.使用差压范围广。

3.管道口径使用范围大。

4.测量精度高，范围宽。

5.可适用于高温，高压及超低温等各种工况条件。

6.可适用于各种材质。

7.现场数显，信号远传兼容。

8.适用介质范围广，可对各种液体、气体及蒸汽的流量测量。

9.制造简单，安装方便。

10.压力损失较大约为差压的一半。

四、主要参数
