一、产品概述

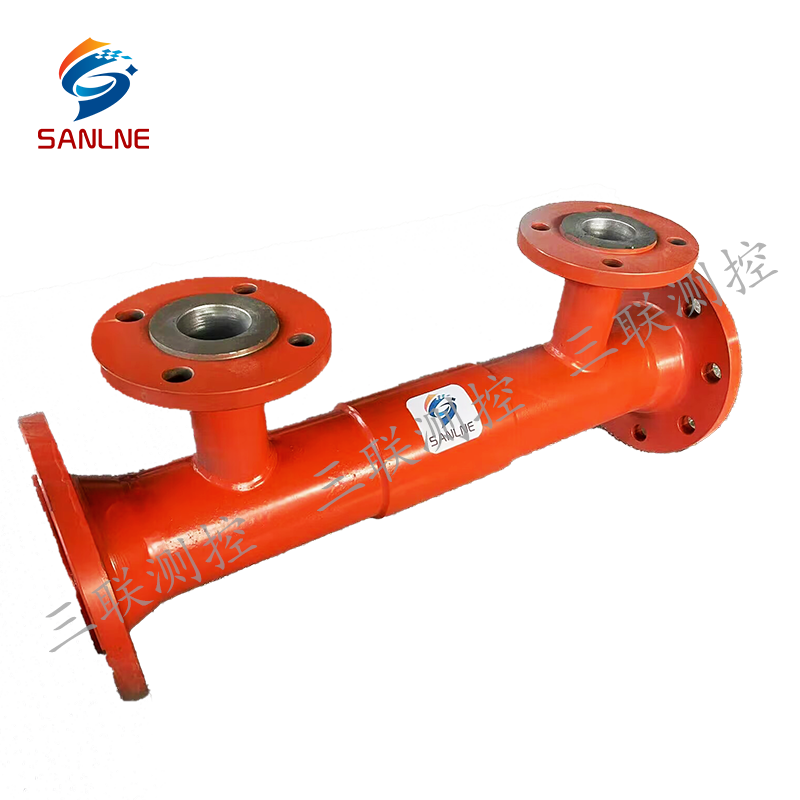

楔形流量计是一种差压式流量仪表。其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。

二、工作原理

楔式流量计的基本流量方程式来自于伯努利原理（能量守恒和连续方程），通过楔块产生差压，该差压正比于质量或体积流量。用不同的高度H与管道内径ID的比(楔形比H/ID）来确定不同的流量测量范围，楔式流量计可以应用于最困难的流量测量，并保证精确可靠的测量结果。

三、特点

1、可用于粘滞性液体的流量测量，黏度可高达500mPa·S，如燃油、渣油及重油等。

2、适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量。

3、混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流。

4、雷诺数使用范围宽广，可适用于极低的雷诺数（ReD=300），而雷诺数上限可达10⁶以上，因此亦可用于气体、蒸汽之类流体的流量测量。

5、差压信号稳定可靠，测量精度高，重复性好，压力损失低。

6、抗磨损免维护（无可动部件）。

7、整体结构形式无可动部件，使用寿命长。

8、安装方便，免于维护。

9、双向流量测量。

10、具有最小的直管段要求：上游5倍管道直径，下游2倍管道直径。

四、主要技术参数
