一、产品概述

机翼测风装置是国内外电力行业一、二次风量测量中运用最广的一种流量测量装置，它适用于空气流量较大、风道截面积大、流速较低、直管段长度较短的情况，是一种传统的风量测量装置。我公司依据各种不同的风道形状、尺寸、及风量等技术条件设计、制造出不同类型的机翼型风量测量装置，可用于矩形及圆形管道。

二、工作原理

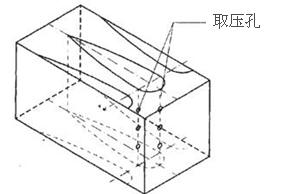

机翼测风装置是采用一种机翼形节流件的节流式流量传感器。结构原理图如下：

三、特点

机翼测风装置是目前用的比较广泛的一种测风装置，它与其它测风装置比较有如下优点：

1、核心节流元件为流线型机翼形状，其阻力系数达到了最小极限。压损较小，产生的压损不超过差压值的14%。

2、采用了多个翼形管，增加了检测点，提高了测量精确度；翼形管增多，则翼形管长度缩短，从而使管段长度缩短，减少了体积，降低了重量。

3、在每个翼形管上选择的检测点是采用等面积法，从而使测得的流量接近真值，确保了测量精确度。

4、采用独特的机翼腔体取压法，彻底解决了堵塞问题，在翼形管外部增加了排污装置和疏通装置，确保运行安全和维修方便。

6、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。

7、对直管段要求低，前直管段0.6~1.0D,后直管段0.2D。

  8、具有独特的机翼线型，能产生较大的差压，测量稳定 精度较高。

四、主要技术参数
